• すべての製品で受注生産となります。

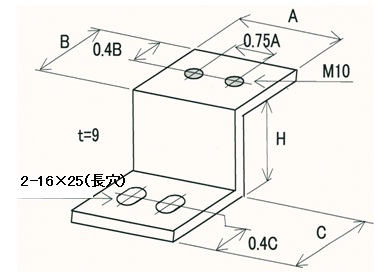

  • お問い合わせのお客様は以下の図・数値を参考にお問合せください。

※ABCをそれぞれ選択して組み合わせてください。　（単位：mm）

  • Aが100未満の場合、上部M10の穴は中央の1穴となります。
    底部長穴は16×20の長穴1穴となります。
  • Hの曲げ加工は板厚6tの場合36以上、9ｔの場合50以上から作成可能です。
  • H75以上の場合で、Aが100・125の場合は強度増強のため中央にリブが付きます。
    Aが150の場合は両サイドにリブが付きます。



高さ(H) 板厚(T) 幅(A) 押え代(B) ベース代(C)
9 65 50 50
↑ 9 75 60 60
30 9 100 70 70
｜ 9 125 80 80
250 9 150 90 90
↓ 9 100 100
まで任意 9 110 110
9 120 120

施工例
